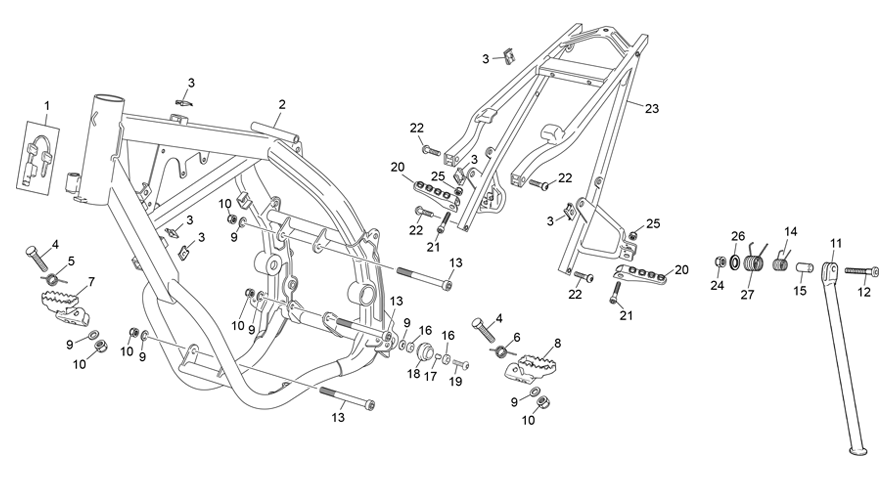

Vue éclatée – CADRE
SHERCO 50 HRD SM SILVER RS 2021
27 pièces
1
antivol direction end
Réf. OEM H173
2
CADRE PEINT 50 END /SM EU 5
Réf. OEM 8996
3
ecrou clip m6
Réf. OEM M308
4
vis hexag 8 x 45
Réf. OEM C422
5
ressort cale pied droit
Réf. OEM H201
6
ressort cale pied gauche
Réf. OEM H202
7
cale pied droit
Réf. OEM H175
8
cale pied gauche
Réf. OEM H174
9
rondelle m8
Réf. OEM C430
10
ecrou nylstop m8 0368.8
Réf. OEM M305
11
bequille peint 50/125 sm
Réf. OEM 1087
12
vis bequille end 450
Réf. OEM 0482
13
vis chc m8 x 100
Réf. OEM C412
14
ressort de bequille int end 450
Réf. OEM 0305
15
entretoise ressort bequille end 450
Réf. OEM 0481
16
roulement 22 x 8 x 7 ( voir m027)
Réf. OEM 0577
17
douille galet chaine end 450
Réf. OEM 0556
18
Filtre à air TECNIUM - 0231
Réf. OEM 0231
19
vis bhc m8 x 35
Réf. OEM 1028
20
repose pied passager tride
Réf. OEM 2706
21
vis chc m6 x 35pre impregnee faible
Réf. OEM 1031
22
vis chc 8 x 25 / 8.8 din 912
Réf. OEM 2282
23
BERCEAU PEINT 50 EU 5
Réf. OEM 8997
24
ecrou nylstop m10 0368.10
Réf. OEM M304
25
ecrou nylstop m6 0368.6
Réf. OEM M306
26
rondelle 10 x 30 x 2.5 0416 zn ni tr
Réf. OEM M320
27
ressort bequille ext end 450
Réf. OEM 0479
CADRE
