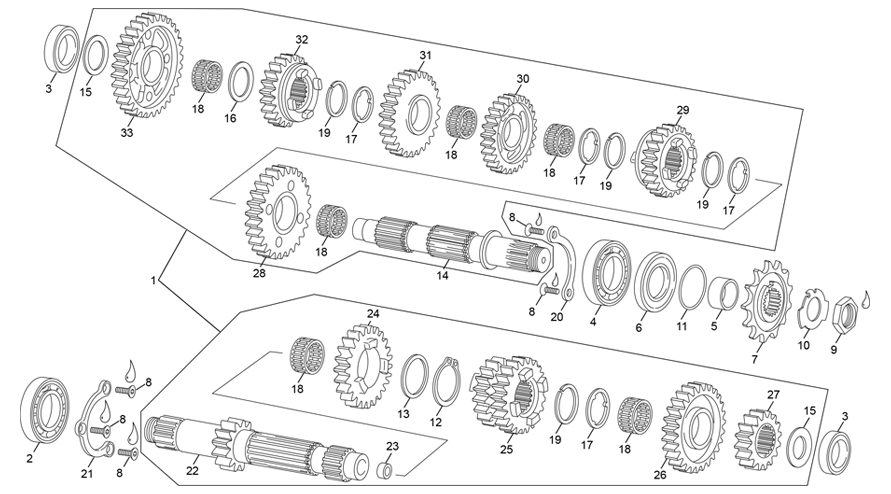

Vue éclatée – BOITE DE VITESSE
SHERCO 500 SEF-F 4T FACTORY 2023
33 pièces
1
boite de vitesse clp 450 / 500 end
Réf. OEM 3760
2
roulement bille 6205 c3
Réf. OEM 0174
3
roulement bille 6004.2rsh/c3
Réf. OEM 0175
4
roulement nj 205 ecp / c3
Réf. OEM 9937
5
entretoise pignon de chaine end 455 2022
Réf. OEM 10022
6
joint levre double 32x42x7
Réf. OEM 0189
7
pignon de chaine 14d end
Réf. OEM 0192
8
vis fhc m5 x 10 din 7991 pre impregnee faible
Réf. OEM 0872
9
ecrou special m20 x 1 end
Réf. OEM 0051
10
rondelle pignon sortie de boite 450 end
Réf. OEM 4156
11
joint torique 25x2
Réf. OEM 4143
12
circlip a 24 din 471
Réf. OEM 0705
13
rondelle 25 x 31 x 1.4
Réf. OEM 5210
14
arbre secondaire 250 / 300 2t- 450 / 500 4t end
Réf. OEM 5224
15
rondelle 20.1x33x1
Réf. OEM 5215
16
rondelle 22.1x33x1
Réf. OEM 5216
17
rondelle creneau 25.2 x31 x1.4
Réf. OEM 5212
18
douille aiguille k22x26x13 tn ouverte
Réf. OEM 0685
19
circlip sw 24
Réf. OEM 4579
20
plaque maintien roulement sbv 450 sef 22
Réf. OEM 8982
21
TOLE SUPPORT ROULEMENT 455
Réf. OEM 4095
22
arbre primaire et pignon de 1ere 450 / 500 sef end
Réf. OEM 4849
23
bague bronze end 254-455
Réf. OEM 5356
24
pignon z23 5 eme
Réf. OEM 4852
25
pignon baladeur de 3-4 eme z 19/21
Réf. OEM 4851
26
pignon baladeur de 6 eme z25
Réf. OEM 4850
27
pignon fixe de 2 eme z15
Réf. OEM 7943
28
roue libre de 2eme z26
Réf. OEM 7942
29
pignon 6 z21 250/300 2t end
Réf. OEM 5221
30
roue baladeuse de 4 eme z24
Réf. OEM 4856
31
ROUE LIBRE DE 3 EME Z27
Réf. OEM 4855
32
pignon baladeur de 5 eme z22
Réf. OEM 4857
33
roue libre de 1ere z32
Réf. OEM 4859
BOITE DE VITESSE
