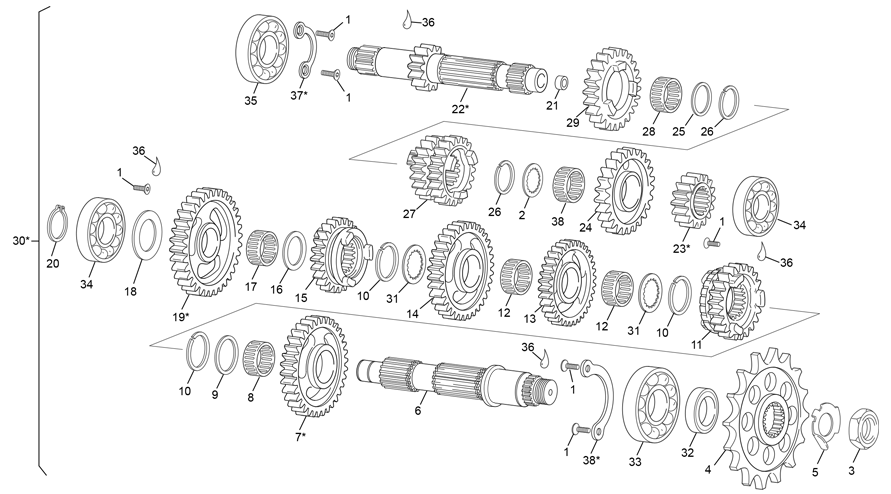

Vue éclatée – BOITE DE VITESSE
SHERCO MOTO SHERCO ENDURO 125 SE 2T RACING 2018
38 pièces
1
vis fhc m5 x 10 din 7991 pre impregnee faible
Réf. OEM 0872
2
rondelle 19.5x27.8x1 250 end
Réf. OEM 1794
3
ecrou m18 x 100
Réf. OEM 0994
4
pignon sortie de boite z14 250 end
Réf. OEM 1007
4
pignon sortie de boite z 13 250 end
Réf. OEM 1012
5
rondelle pignon sortie de boite 250/300 end
Réf. OEM 3463
6
arbre secondaire 250/300 sef
Réf. OEM 1775
7
pignon secondaire 2 eme z31
Réf. OEM 7219
8
bague a aiguille 24x28x10 fermee
Réf. OEM 1778
9
rondelle 24.2.2x32x1.5 250 end
Réf. OEM 1779
10
circlip sw 23
Réf. OEM 1780
11
pignon z22 250 end
Réf. OEM 1781
12
bague a aiguille k20x24x10 ouverte
Réf. OEM 1782
13
pignon 4 z26 250 end
Réf. OEM 5062
14
pignon 3 z28 250 end/mx evo
Réf. OEM 2331
15
pignon 5 z24 250 end
Réf. OEM 1784
16
rondelle 18.2x28x1.5 250 end
Réf. OEM 1787
17
cage a aiguille k18x22x10 integral
Réf. OEM 3366
18
rondelle 17x28x1.5 250 end
Réf. OEM 1788
19
pignon secondaire 1 ere z34
Réf. OEM 7220
20
segment arret diam17
Réf. OEM M171
21
bague bronze end 250
Réf. OEM 1790
22
arbre primaire 125 se
Réf. OEM 7221
23
PIGNON PRIMAIRE 2 EME Z17
Réf. OEM 7222
24
pignon 6 z25 250 end
Réf. OEM 1793
26
circlip sw 21
Réf. OEM 1795
27
kit remplacement pignon 1785
Réf. OEM 11189
28
pignon 3/4 z19/21 250 end
Réf. OEM 1796
28
bague a aiguille 22x26x10 fermee
Réf. OEM 1797
29
pignon 5 z23 250 end
Réf. OEM 5061
30
boite a vitesse cpl 125 se
Réf. OEM 5886
31
rondelle 21.5x31x1 250 end
Réf. OEM 1799
32
joint levre 25x38x7 corps acier
Réf. OEM 8369
33
roulement bille 6205 c3
Réf. OEM 0174
34
roulement 6003-2rs1tn9/c3
Réf. OEM 0875
35
roulement 62/22 250 end
Réf. OEM 0876
37
plaque maintien roulement end 125 cote embrayage
Réf. OEM 7063
38
plaque maintien roulement end 125 cote allumage
Réf. OEM 7062
BOITE DE VITESSE
