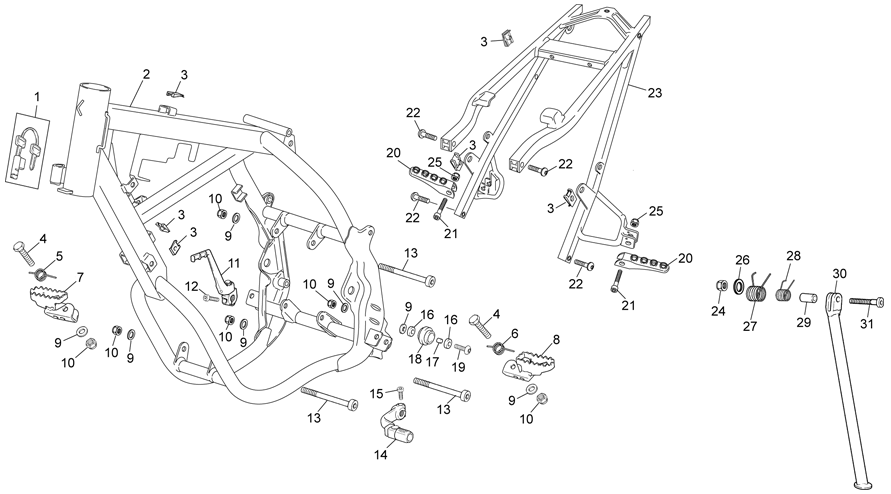

Vue éclatée – CADRE
SHERCO SM 50 BLANCHE RACING 2017
32 pièces
1
antivol direction end
Réf. OEM H173
2
CADRE PEINT 50 END /SM EU 4
Réf. OEM 7042
3
ecrou clip m6
Réf. OEM M308
4
vis hexag 8 x 45
Réf. OEM C422
5
ressort cale pied droit
Réf. OEM H201
6
ressort cale pied gauche
Réf. OEM H202
7
cale pied droit
Réf. OEM H175
8
cale pied gauche
Réf. OEM H174
9
rondelle m8
Réf. OEM C430
10
ecrou nylstop m8 0368.8
Réf. OEM M305
11
KICK 50 ACIER
Réf. OEM 2316
12
vis chc m6 x 25
Réf. OEM C410
13
vis chc m8 x 100
Réf. OEM C412
14
selecteur alu 50 end
Réf. OEM H209
15
vis chc 6 x 20 0084 zn ni tr pre impregnee moyen
Réf. OEM M252
16
roulement 22 x 8 x 7 ( voir m027)
Réf. OEM 0577
17
douille galet chaine end 450
Réf. OEM 0556
18
Filtre à air TECNIUM - 0231
Réf. OEM 0231
19
vis bhc m8 x 35
Réf. OEM 1028
20
repose pied passager tride
Réf. OEM 2706
21
vis chc m6 x 35pre impregnee faible
Réf. OEM 1031
22
vis chc 8 x 25 / 8.8 din 912
Réf. OEM 2282
23
BERCEAU PEINT 50 EU 5
Réf. OEM 8997
24
ecrou nylstop m10 0368.10
Réf. OEM M304
25
ecrou nylstop m6 0368.6
Réf. OEM M306
26
rondelle 10 x 30 x 2.5 0416 zn ni tr
Réf. OEM M320
27
ressort bequille ext end 450
Réf. OEM 0479
28
ressort de bequille int end 450
Réf. OEM 0305
29
entretoise ressort bequille end 450
Réf. OEM 0481
30
bequille peint 50/125 sm
Réf. OEM 1087
30
bequille peint 50/125 end 06
Réf. OEM H409
31
vis bequille end 450
Réf. OEM 0482
CADRE
